巴基斯坦水電站項目

發布時間：2021-07-08 10:01

>項目背景

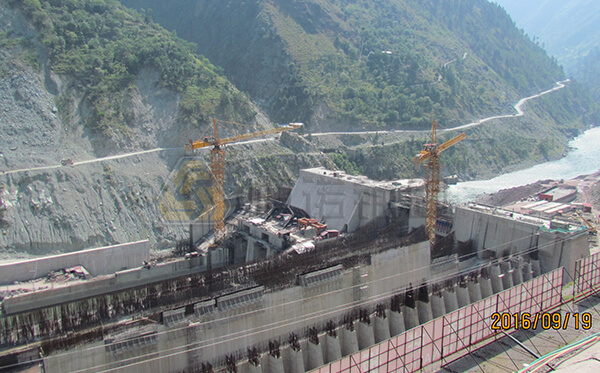

巴基斯坦N-J水電站項目由中國能建所屬的葛洲壩集團負責實施，是我國企業在巴基斯坦承建的水電項目被譽為巴基斯坦的“三峽工程”。該項目位于巴控克什米爾地區，為長隧洞、引水式發電站。引水隧洞長28.6km，工作水頭為420m，電站四臺機組，總裝機容量96.9萬千瓦，設計每年發電量為46億度。項目開工時間為2008年1月30 日，2018年3月實現機組發電。

>項目概覽

1.項目工期：2008年—2018年

2.服務范圍：錨固材料及現場技術服務

3.應用場景：水電站水工隧洞系統支護

4.應用結構：漲殼式錨桿用作水工隧洞系統支護錨桿

5.項目用量：45000m

6.地質條件：主要為軟巖，大部分為泥巖和混砂巖，以泥巖為主的二類圍巖，泥巖抗壓強度達到30-60MPa，混砂巖能夠達到60-150MPa，巖爆處能達到近170MPa，在整個10公里隧道中砂巖占20-30%。

>問題與挑戰

該地段在地質上受巖石擠壓應力較大，一些巖層破碎的易出現巖爆，影響隧道施工安全，不穩定的巖層需要采用漲殼錨桿進行系統支護。

>解決方案

從德國引進8.53米直徑TBM盾構機掘進開挖，掘進深度10km，TBM法掘進。一些巖層破碎的易出現巖爆不穩定的巖層采用漲殼錨桿進行支護。錨固長度4/3.8M，D28*4M熱浸鋅錨桿，進行系統支護。

>施工工藝

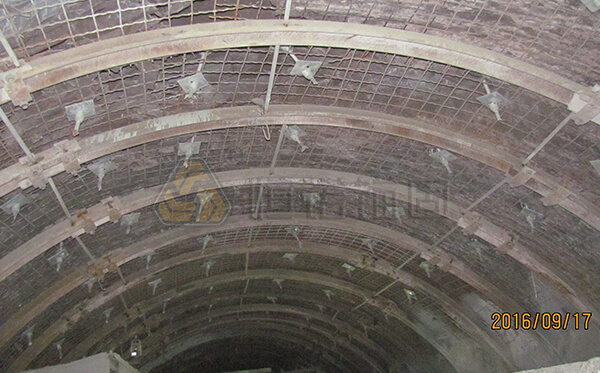

盾構機鉆進-漲殼錨桿組裝-鉆孔-沖洗頂部巖層表面-安裝漲殼錨桿并打開-掛網并安裝墊板-安裝鋼環梁-注漿-噴射混凝土

>施工設備

8.53米直徑TBM盾構機

>項目測試

漲殼式錨桿支護性能非常好，發生巖爆時鋼拱架都被壓斷，但恒諾錨桿仍沒有斷，而用的水脹式錨桿則直接剪斷。某次巖爆后觀察，巖石掉落，但漲殼式錨桿90%還在上面懸掛，我司產品優異的性能得到施工方的高度認可。
